桿塔危害主要是電?桿塔本?扭曲倒塌與周圍?然地質災害、長期定向風舞等因素引起,南?監測系統結合電?桿塔??結構與周圍地質災害環境影響進?設計,反映桿塔的穩定性,為輸電線路保駕護航。

方案介紹

該方案采用高精度北斗定位接收機與多種類安全監測設備，通過先進成熟的信號采集、控制網絡通信等技術、電子測量技術、太陽能新能源技術、智能數據分析技術，對鐵塔安全信息——如塔基穩定性、電力塔的傾斜、電力塔環境的實時監測并及時預警和報警。

系統組成

系統由五個子系統構成：前端數據采集子系統、數據傳輸子系統、數據處理分析及管理子系統、監測預警子系統、輔助支持子系統。

前端數據采集子系統：由安裝在鐵塔附近區域以及直接安裝在鐵塔結構上的各項監測設備組成。

數據傳輸子系統：數據傳輸子系統包括監測現場傳輸和遠程實時傳輸兩部分。本系統分別采用RS485有線與4G傳輸方式進行傳輸。

數據處理分析及管理子系統：由監控中心的服務器系統及監測軟件、數據庫等組成，完成數據的計算、解析、顯示。

監測預警子系統：是系統整體運行的監測成果顯示終端，可實現監測數據的分析、展示、管理與運維等功能。

輔助支持子系統：輔助支持子系統為整個系統提供供電，包括外場機柜、儀器機箱、電源模塊、防雷模塊。

技術優勢

系統具備智能化、實時監測、高精度等多重優勢。該監測系統根據監測數據發展趨勢，對超標電力塔狀況及時進行預報警，指導檢修和維護，提醒運行維護人員加固電力塔和地基，可有效防止事故發生。

建設效果

1）實現了對電力鐵塔相關監測數據的實時采集、傳輸、計算、分析，實時掌握整體運行的安全狀態；

2）直觀顯示各項監測、監控信息數據的歷史變化過程及當前狀態，為管理人員提供簡單、明了、直觀、有效的信息參考；

3）一旦出現緊急異常情況（如位移量或位移速率超過警界值），系統能及時發出預警信息；極大節省在現場監管方面的人力成本，提升工作效率。

方案介紹

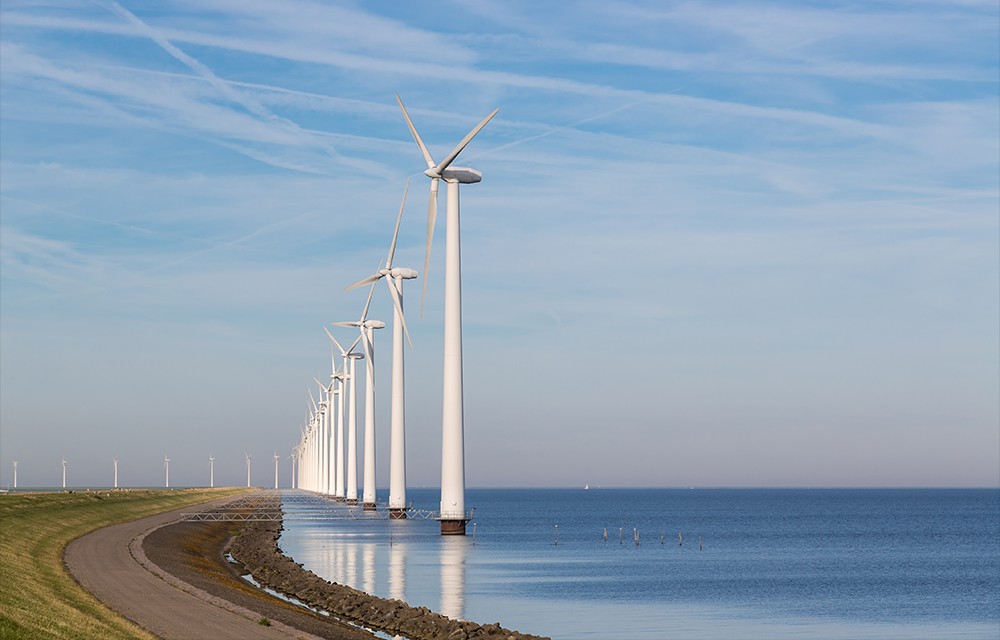

由于風力塔筒承受各種力和力矩的作用，不僅會受到地表的影響，在內因和風向風速等外因的共同作用下，易發生傾斜和沉降，嚴重時甚至?xí)l(fā)生倒塌事件，威脅作業人員的人身和財產的安全。本方案融合北斗定位裝置、傾角傳感器和微氣象傳感器和大數據分析技術，部署面向風電塔智能感知終端和后端配套狀態監控軟件模塊，實現風機沉降及變形狀態智能感知，準確捕捉風力發電機組基礎結構安全問題，提升災前預警、災中實時監測及風險評估、災后災情排查能力。

系統組成

系統由三個子系統構成：前端數據采集子系統、數據傳輸子系統、數據處理分析及管理子系統。

前端數據采集子系統：由安裝在風電塔結構上的北斗定位裝置、傾角傳感器和微氣象傳感器以及裝在塔身的傾角傳感器組成，其主要負責現場原始監測數據的采集功能，主要由監測設備完成。

數據傳輸子系統：數據傳輸子系統即通過設備自帶的網絡模塊實時傳輸?shù)椒?wù)中心的數據處理分析及管理子系統。

數據處理分析及管理子系統：由監控中心的服務器系統及監測軟件、數據庫等組成，負責監測數據的匯集、解析、顯示。

技術優勢

本系統以提高風電塔運行安全為目標，提高風電塔沉降及其它形變狀態評價和監測預警水平為重點，建設了一套安全可靠、實時動態、深度融合，滿足風電塔形變預警的在線監測系統，自動、及時、準確地監測風電塔的沉降及其它形變，及時發布災害預警，制定處理方案，將損失降到最低，保障風機的安全穩定運行。

建設效果

本系統實現了監測數據的實時獲取，通過高精度、高動態特性的無線智能傳感設備實現塔筒狀態檢測，準確、實時的獲取塔筒實際狀態。建立了高效完善的報警預警體系，可通過短信、郵件、微信等多種形式進行報警，并可建設監控中心大屏系統，進行全局管理。
